吳正奇 ，凌秀菊 ，石勇 ，陳道玉z，李先芝z (1．湖北 [業大學生物工程學院，湖北武漢430068；2．湖北勁牌公司技術中心，湖北大冶435100) 摘 要：本實驗研究了膜技術分離純化綠原酸提取液的過程。先， 以透水通量為指標， 比較了兩種微濾膜MF1和MF2、兩種超濾膜UF1和UF2及兩種納濾膜NF1和NF2對綠原酸提取液的過濾特性。結果表明，MF2膜的通量可高達167．7kg／h，UF2膜的通量可達148．8kg／h和NF2膜的通量可達109．8kg／h，分別明顯高于MF1(103．6kg／h)、UFl(48．0kg／h)~H NFl(45．6kg／h)；其次，研究了濃縮液的水洗對綠原酸截留率的影響。結果表明，經一次水洗后，MF2膜的截留率可由12．5％降低到3．4％，UF2膜的截留率可由15％ 降低到8％；最后，分析了膜分離過程中各物料的成分。結果表明，納濾濃縮液含綠原酸為17964mg／L， 比原提取液提高了24．8倍，綠原酸的純度由2．8％上升到27％。 關鍵詞：金銀花；綠原酸；膜技術； 納濾 金銀花含有芳香油、綠原酸、黃酮、皂苷和鞣質等生物活性成分，是重要的藥食兩用植物原料，在食品工業和醫藥工業中應用廣泛[1,2] 。在食品工、 中，主要是利用水蒸汽蒸餾法提取金銀花中的芳香油用于金銀花露飲料的生產[3]，而金銀花蒸餾殘?jiān)苯颖粡U棄，蒸餾殘?jiān)泻枯^高的、具有重要藥理作用的綠原酸等生物成分并沒有加以回收利用，資源浪費嚴重，而且污染環境。綠原酸具有清除體內自由基和抗氧化作用、抑制突變和抗腫瘤、保護心血管、保肝利膽作用、抗菌、抗病毒等作用[4,5]，廣泛應用于食品工業、醫藥工業和日用化妝品工業中，價格昂貴。提取和純化綠原酸方法有水提醇沉法、水提石灰乳沉淀法、醇提鉛鹽沉淀法、超聲波法、聚酰胺柱層析法、酶法、超臨界法和大孔樹脂吸附法等。這些方法存在提取率低、對綠原酸的破壞大、處理量小、工藝過程長、產品純度不高、衛生安全性差和成本高的缺點l5_101。在深入分析金銀花蒸餾殘?jiān)某煞址N類、結構、理化性質和膜技術[ 11的特點的基礎上，我們提出用微孔過濾分離固體微粒、用超濾除去大分子物質、用納濾濃縮的膜技術工藝處理綠原酸提取液以達到分離純化和濃縮金銀花蒸餾殘?jiān)木G原酸提取液的目的，為后續制備高純度綠原酸創造條件。 1 材料與方法 1．1 材料 1．1．1 原料 金銀花蒸餾殘?jiān)?湖北勁牌有限公司。 1．1．2 試劑 鹽酸(分析純) 濱�；椭刍び邢薰�；氯氧化鈉(分析純) 濱海煌舟化工有限公司； 甲醇、磷酸、乙腈、MERCK(高純液相色譜純?nèi)軇? 德國MERCK公司。 1．1．3 儀器與設備 AB104．N型電子天平梅特勒．托利多儀器(上海)有限公司；電熱蒸餾水器 上海華南醫療器械廠；H-H．2數顯電熱恒溫水浴鍋 金壇市富華儀器有限公司；320．3PHpH計梅特勒．托利多儀器(上海)有限公司；DOSJ．308A電導率儀 上海雷磁儀器廠；TD．5A臺式離心機 湖南凱達科學儀器有限公司；Tu．1901雙紫外可見光光度計北京普析通用儀器有限公司；Agilent 11o0高效液相色譜儀 美國安捷倫公司；C Prostar 230泵、Prostar 330二級陳列檢測器 美國瓦里安公司；MN．103袋式過濾器上海迅納科技有限公司；試驗型組合膜分離設備(含多種膜組件) 湖北工業大學膜技術研究所；DZK．103恒溫真空干燥箱上海邁捷儀器儀表有限公司。 1.2 方法 1．2．1 工藝流程
1.2.2 綠原酸提取液的制備 在水蒸汽蒸餾提取芳香油的過程中(約4h)，金銀花的組織結構已完全軟化和破壞，故可以直接用水在室溫下從金銀花提油殘?jiān)刑崛【G原酸。金銀花提油殘?jiān)c水以1：1的比例混合打漿，用15％ NaOH和HC1在不斷攪拌的條件下調節混合漿液的pH6．5～7，用袋式過濾器過濾，擠壓濾渣。濾渣再加1：1的水打漿，調節PH6．5～7， 過濾，擠壓濾渣，合并濾液，即得綠原酸提取液。 1.2.3 綠原酸提取液的微孔過濾 分別選用MF1和MF2膜對綠原酸提取液進行微孔過濾，以除去不溶性固體微粒。在微孔過濾實驗中，分別稱取MF1和MF2膜的透過液和原始液質量，并記錄各自的微孔過濾時間， 計算透水通量和濃縮倍數，根據透水通量的大小選擇適當?shù)奈⒖走^濾膜。 1.2.4 微孔透過液的超濾 經微孔過濾處理后的綠原酸透過液，分別選用UF1和UF2膜對其進行超濾，以除去大分子物質及膠體物質，如蛋白質、多糖(淀粉、纖維素等)、鞣質或其復合物等。在超濾實驗中，分別稱取UF1和UF2膜的透過液和原始液質量，并記錄各自的超濾時問，計算透水通量和濃縮倍數，根據透水通量的大小選擇適當?shù)某^濾膜。 1.2.5 超濾透過液的納濾實驗 經超濾處理后的綠原酸透過液，分別選用NF 1和NF2膜對其進行納濾處理，以除去水(濃縮)及小分子物質(脫鹽)，如無機鹽等。在納濾實驗中，分別稱取NF1和NF2膜的透過液和原始液質量，并記錄各自的納濾時問， 計算透水通量和濃縮倍數，根據透水通量的大小和綠原酸的截留率選擇適當?shù)募{濾膜。 1．2．6 水洗對綠原酸的截留率的影響 分別取MF2微濾和UF1及UF2超濾的濃縮液，各加等質量的去離子水，攪拌，再分別用MF2、UF1和UF2膜對其進行微濾和超濾，至原濃縮液質量，分別測定微濾和超濾濃縮液以及微濾和超濾透過液中綠原酸的含量，分別計算水洗前后綠原酸的截留率。 1．2．7 膜分離過程各物料的成分分析 分別取MF2．UF2．NF2膜分離過程的各物料樣品，測定其綠原酸的含量、電導率和總可溶性固形物的含量。 1．3 測定與分析方法 1．3．1 透水通量與截留率測定[11] 在膜分離過程中，分另0稱取相應的原始液和透過液質量，并記錄各自的膜分離時間。分別測定相應的原始液、透過液和濃縮液中的綠原酸的含量，按下述公式分別計算相應的透水通量、濃縮倍數和綠原酸的截留率：
式中，v為透水通量(kg／h)；n為濃縮倍數；c為綠原酸的截流率(％)；w 為透過液的質量；T為膜分離時間；Wo為起始液的質量；W 為膜分離的濃縮液或水洗后濃縮液的質量；C 為膜分離的濃縮液或水洗后濃縮液巾綠原酸的濃度(mg／L)；W 為綠原酸粗提取液經袋式過濾器過濾后液體的質量；C為綠原酸粗提取液經袋式過濾器過濾后液體的綠原酸濃度(mg／L)。 1．3．2 HPLC法測定綠原酸含量[12] 1．3．2．1 色譜分析條件 Agilent l 100型HPLC儀，ZORBAX XDB—CI8柱(ID4．6×150mm，5 m，pn為993967—902，sn為USKH012889)；柱溫：30℃ ；流動相： 乙腈／0．4磷酸水=11／89；流速：0．8ml／min；檢測波長：327nm，Prostar410型自動進樣器。 1．3．2-2 對照品溶液的制備 精密稱取綠原酸對照品5．1mg，用30％ 甲醇超聲溶解定容至10ml，再精密吸取2ml于10ml容量瓶中，用30％ 甲醇稀釋定容至10ml，作為對照品溶液備用。 1．3．2-3 供試品溶液的制備 精密量取樣品溶液lml于lOml容量瓶中，用30％ 甲醇稀釋至刻度，搖勻，用0．45 m微孔濾膜過濾，作為供試品溶液備用(視樣品含量不同取樣量略有不同——保證供試品溶液中綠原酸的含量在100mg／L左右1。 1．3．2-4 綠原酸含量計算 對照品溶液以及供試品溶液各進樣10 l，記錄結果，根據保留時間進行定性，相對應色譜峰的峰面積進行定量，計算相應綠原酸含量。公式[18]如下：

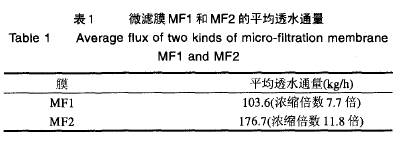

式中，s為樣品峰面積；s o為對照品峰面積；c。為對照濃度(mg／L)；W 為樣品重量；1／4為為測定常數。 1.3.3 電導率的測定[13] 用電導率儀分別測定膜分離過程中各物料的電導率， 以電導率表示相應物料中的鹽類物質的相對含量。 1．3．4 總可溶性固形物含量的測定[13] 將膜分離過程中的物料各精確取樣，放入干燥箱中， 于105℃干燥至恒重，測定相應的總可溶性固形物的含量。 2 結果與分析 2．1 微濾膜的選擇 由于金銀花在水蒸汽蒸餾過程中長時間受熱，其組織結構已完全解體，蒸餾殘?jiān)木G原酸提取液中含有大量的固體微粒，根本無法過濾。微孔過濾是除去不溶性固體微粒的有效方法， 但微濾膜材料不同，微孔過濾的透水通量可能會有很大的不同。微濾膜MF1和MF2的平均透水通量見表1(40℃，P=0．1MPa)。由表1可知，MF1膜在7．7倍濃縮時的平均透水通量是103．6kg／h，而MF2膜在1 1、8倍濃縮時的平均透水通量是176．7kg／h，MF2膜的平均透水通量遠大于MF1膜，這可能是因?yàn)樘崛∫褐械哪承┏煞秩菀锥氯鸐FI膜的膜孔或MF1膜材料容易導致濃差級化，從而降低了透水通量。故微濾實驗過程選用膜MF2。

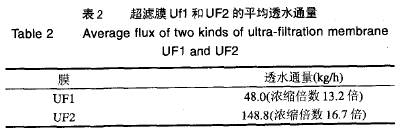

2.2 超濾膜的選擇 金銀花在水蒸汽蒸餾過程中長時間受熱， 其組織結構已完全解體，金銀花中的大分子物質及膠體物質完全進入綠原酸提取液中，蒸餾殘?jiān)木G原酸提取液十分渾濁，根本無法澄清。超過濾是除去提取液中的大分子物質及膠體物質，如蛋白質、多糖(淀粉、纖維素等)及其復合物等，使溶液澄清化的良好方法。超濾膜材料不同， 超濾的透水通量和過程的有效性可能有差異，超濾膜UF1和UF2平均透水通量見表2(45～50℃ ，P=0．3MPa1。由表2可知，UF1膜在13．2倍濃縮時的平均透水通量是48．0kg／h，UF2膜在16．7倍濃縮時的平均透水通量是148．8kg／h，UF2膜的平均透水通量遠大于UF1膜，可能是由于一些蛋白質、多糖類大分子物質更容易堵塞超濾膜UF1的膜孔，使透水通量降低。故超濾實驗選用膜UF2為宜。

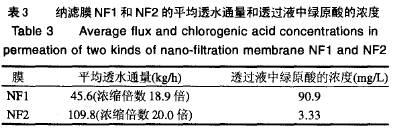

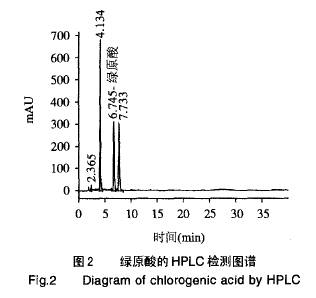

2．3 納濾膜的選擇 納濾可以除去提取液中的水分及少量小分子物質，如無機鹽等， 達到濃縮和部分脫鹽的目的。納濾膜的種類、結構與膜孔大小不同對納濾過程的透水通量和綠原酸的截留率(透過液中綠原酸的濃度)會產生不同的影響。納濾膜NF1和NF2的平均透水通量和透過液中綠原酸的濃度見表3(45-50℃，P=1．1MPa)。由表3可知，NF1在18．9倍濃縮時的平均透水通量是45．6kg／h，透過液中綠原酸的濃度為90．9mg／L(綠原酸的HPLC檢測圖譜見圖2)；NF2在20．0倍濃縮時的平均透水通量是109．8kg／h，透過液中綠原酸的濃度為3．33mg／L。NF2膜的平均透水通量遠大于NF1膜，而透過液中綠原酸的濃度遠低于NF1膜，這可能是因?yàn)镹F2膜是一種帶負電荷的離子膜，在納濾過程中能排斥帶負電荷的綠原酸等小分子物質(納濾過程中物料的pH為6．5～7)，從而使綠原酸、鞣質等帶負電荷的小分子物質不易堵塞膜孔，不易在膜表面沉積， 也不易進入膜孔造成膜堵塞和膜污染的緣故。所以納濾過程應該選用膜NF2。

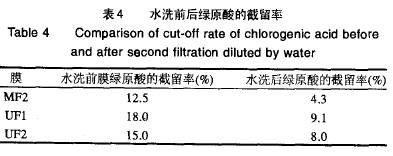

2．4 水洗對綠原酸截留率的影響 膜分離過程會產生濃縮液，當濃縮液的體積小到不足以形成回流時，膜分離過程就不能進行。但是濃縮液中還含有比較高濃度的綠原酸，為了充分回收綠原酸，采用濃縮液加水稀釋以形成膜回流的水洗工藝是必要的。加與濃縮液等質量水的水洗前后，MF2、UF1和UF2膜的綠原酸截留率見表4。由表4中數據可知，微濾、超濾的濃縮液經過等質量水洗后，膜對綠原酸的截留率均明顯降低了，尤其是微濾膜MF2的濃縮液經一次等質量水洗后綠原酸的截留率大幅度地降低。

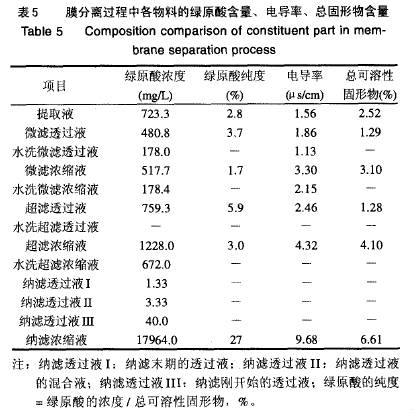

2．5 適宜的膜過濾工藝 上述一系列實驗結果表明，選用MF2 UF2 NF2的膜組合過濾，無論是透水通量還是綠原酸的截留率，均要明顯優于MF1．UF1．NF1的膜組合。MF2．UF2．NF2的膜組合過濾，綠原酸的總截留率為12．4％(EP綠原酸的總回收率為87．6％)。所以綠原酸提取液的分離純化應該選用MF2一UF2一NF2的膜組合。 2．6 膜分離過程各物料的成份分析結果 在膜過濾過程中，各物料的綠原酸(綠原酸的HPLC圖譜見圖2)含量、電導率、總固形物含量的測定結果見表5。由表5可知，經MF2．UF2．NF2組合的膜分離過程，綠原酸的濃度由723．3mg／L濃縮至17964．0mg／L，濃度提高了24．8倍；綠原酸的純度由2．8％上升到27％，純度提高了9．6倍；而總可溶性固形物由2．52％增加到6．61％，提高了不到3倍，這說明MF2．UF2．NF2組合的膜分離過程對綠原酸提取液的純化和濃縮效果十分顯著。同時，提取液的電導率也由1．56ta s／cm上升至9．68ta s／cm，增大到了6．2倍，說明提取液中的無機鹽等帶電物質等并未除去多少，納濾濃縮液的灰份很大。由于MF2．UF2．NF2組合的膜分離過程除去了固體微粒和大分子物質，納濾濃縮液的固形物主要是綠原酸、黃酮、鞣質、皂苷、二糖、三糖和無機鹽等小分子物質。 3 結論 由于膜分離技術具有低溫?zé)o相變和對大、小分子物質的分離效果好等特點，故特別適合于熱敏性的綠原酸提取液的分離純化與濃縮。納濾濃縮液中的綠原酸含量雖然很高，但是其
中存在大量的與綠原酸結構相似、分子量相近、性質近似的黃酮、鞣質、皂苷、糖類物質，如何從納濾濃縮液中分離綠原酸，得到高純度的綠原酸，將是下一步的研究?jī)?nèi)容。 參考文獻： [1]吳立軍．中藥化學[M]．北京：中國醫藥科技出版社，2001．189 225． [2] 董克滿．金銀花的化學成分及生物活性⋯．齊齊哈爾醫學院學報，2003(6)：692—694． [3] 何文裴，李士敏．正交試驗探討金銀花揮發油的提取條件『J1．中國中藥雜志．2003(2)：172．173． [4] 高錦明，張鞍靈，張康健，等．綠愿酸的分布、提取與生物活性綜述fJ]．西北林學院學報，1999(2)：73．82． [5]劉軍海，裘愛泳．綠原酸及其提取純化和應用前景【J】．糧食與油脂，2003(9)：44—46． [6]趙鐘興，韋藤幼，郝瑞然。等．金銀花中提取綠原酸生產工藝的改進[J]．時珍國醫國藥，2004(12)：829 830． [7]金許東穎。盛家榮，覃永周．銀花中綠原酸提取方法的比較和優化研究【J】廣西師范學院學報：自然科學版，2003(2)：17 20． [8]尉圻，馬希漢．綠原酸及其提取分離方法評述⋯．中成藥，2001(2)：135 138． [9]林丹，趙國玲，劉佳佳．金銀花不同提取方法的綠原酸比較研究[J]．天然產物研究與開發，2003(2)：124 126． [10]劉佳佳，趙國玲，章曉班，等．金銀花綠原酸酶法提取新：豈研究【J】．中成藥。2002(6)：416．418． [11]鄭領英，王學松．膜分離技術[M]．北京：化學工業出版社，2000：30145． [11]許貴軍，隋金婷．HPLC法確定金銀花最佳采收時期【J】．黑龍江醫學，2002(I 1)：866 870． [12]大連輕工業學院．食品分析[M]．北京：中國輕Z．Ak出版社，1994：779n． 產品鏈接： 杜仲提取物 綠原酸 金銀花提取物 苦杏仁苷 枇杷葉提取物-熊果酸 大花紫薇提取物-科羅索酸 上禾生物 專注植提 精于高純 基于您對天然產物需求持續創新 |
